符合标准：

BS 5131、SATRA TM20、SATRA TM21、QB/T 2864等

适用范围：

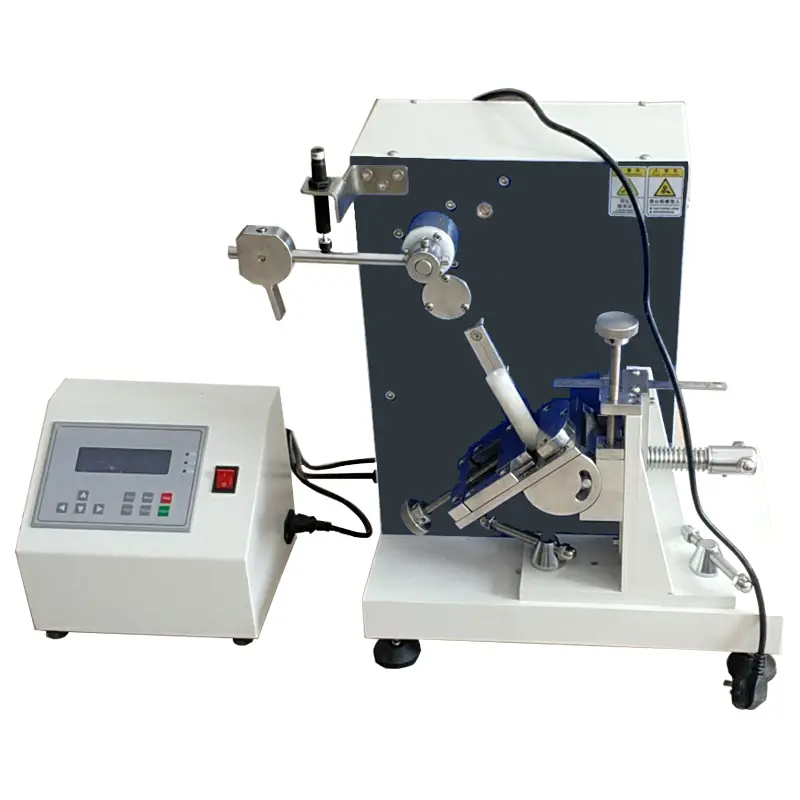

用于测试女用高跟鞋、中跟鞋的鞋跟耐连续冲击承受指数的设备，鞋跟冲击疲劳度试验机根据规范制造，专门测试女用高跟鞋、中跟鞋的鞋跟耐连续冲击次数。

产品详细：

用于测试女用高跟鞋、中跟鞋的鞋跟耐连续冲击承受指数的设备，鞋跟冲击疲劳度试验机根据规范制造，专门测试女用高跟鞋、中跟鞋的鞋跟耐连续冲击次数。

在一定的能量及频率下，本机冲刃连续打击鞋跟，值到鞋跟疲劳破裂，以了解鞋跟对连续应力承受指数，及判定鞋跟之耐用品。

参照标准：

BS 5131、SATRA TM20、SATRA TM21、QB/T 2864等

技术参数：

撞击能量：0-18.3J(13.5ft-lb)小积数：0.68J(0.50ft-lb)

打击频率：60次/分钟

摆臂能量：17.3N-m(12.7ft-lb)

冲锤：F(57±1)mm,厚度(20±1)mm

撞击角度：0-90度

计数器：LCD,0-9999999。

电源：AC220V，10A。

重量：75Kg。

检验方法：

1、使用仪器: 鞋跟连续冲击试验机

2、试验片之制作:以抽样法,抽取未经使用之鞋跟最少3个.

3、试验步骤:

（1）将鞋跟装置于试件固定座内(推至最底为止),并将固定螺丝锁紧。

（2）将夹具座调整至使鞋跟之中心线与冲击刃成90°为止,调整后以顺时针方向锁紧螺丝，此时冲击刃应与鞋跟背线垂直。

（3）顺时针方向旋转鞋跟固定座之升降调节螺丝,使升降调整座至试件冲击刀刃所需之高度(打击点在鞋跟顶端下方6mm处,不包括天皮),然后将螺丝锁紧。

（4）启动“电源”开关,根据试验不同需要,设置所需试验之次数。按下“测试”按钮,冲锤连续打击鞋跟。

（5）达到设定次数后,机台自动停机。

（6）查看鞋跟损坏之情形，请整理、记录测试结果。

注意事项：

1、夹持鞋跟试件:必须让鞋跟试件平稳装置于座内,如此才能达到稳固状态,使得测试更加精确.

2、请勿以任何外力加诸于冲击锤上,否则冲击之能量会不稳定.

3、测试时不可站立于机台两侧面,以防危险.

4、每次冲击之前一定要再确认试件已夹紧,否则容易造成夹具损坏.

5、冲击锤如不使用,请置于最低位置,以防误伤,发生危险.

保养维护：

1、每次测试后,请将测试台清理干净,以免残屑掉入滑座中.

2、夹具之各滑动位置,需定期上油,以保持工作正常.

3、打击锤以及调整座因长期摩擦及滑动,因此需上防锈油.

4、机台不用时,各夹具组请上防锈油.

5、请定期检查机台是否处于水平状态,如有偏移,请即重新校正.
