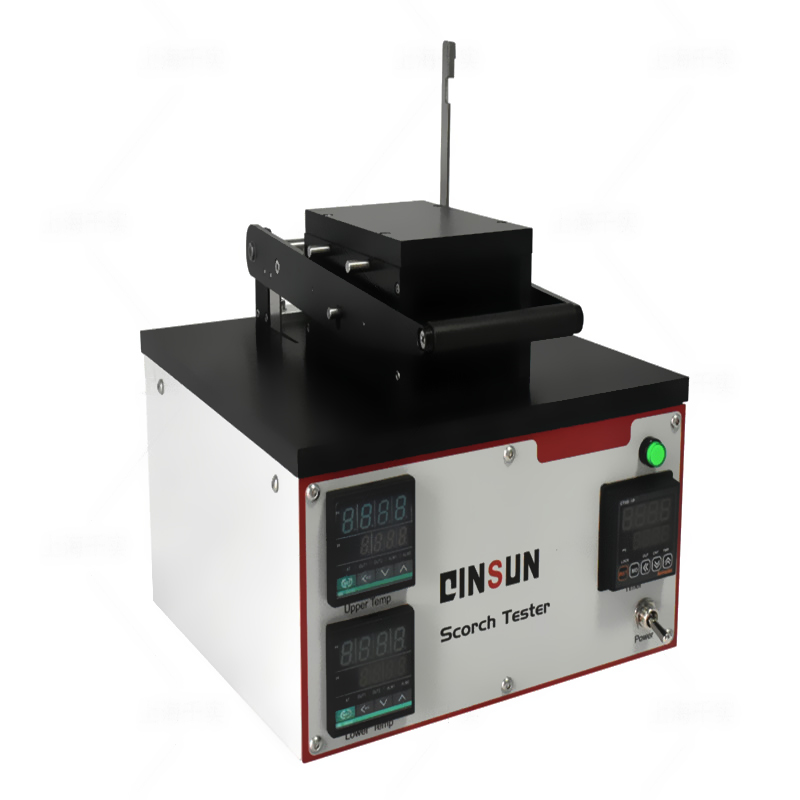

纺织品升华色牢度测试仪适用于测定各类着色纺织材料和纺织品的耐热压、熨烫和干热(升华)色牢度性能，亦可检测织物在热压、干热处理时的尺寸稳定性。

　　标准集团(香港)有限公司作为一家集研发、制造、销售、培训、服务于一体的现代技术企业，致力于将更多检测仪器输送市场，提供纺织类、皮革类、燃烧类、汽车内外饰件、材料环境气候老化等等检测仪器，更可接受非标定制，购买前均可按照客户的要求进行针对性试验，确保所购仪器适用。

　　适用标准：

　　ISO 105X11P01，BS1006，GB/T5718、6152，DIN 54022、54060，JIS L0879、L0850



　　实验机理：

　　1、预加压力的选择

　　织物升华色牢度试验时，压力的功能是保证试样和衬布接触均匀，以便在衬布上面沾色均匀，易于评判等级。试验发现当压力小于10cN/cm2时，加热固体表面与试样和衬布接触不均匀，导致沾色数不均匀。压力在20～80cN/cm2之间，对染色试样的影响和沾色的程度没有引起任何变化。为此，纺织染料升华色牢度测试仪选定4kPa的压力。

　　2、衬布原料对升华色牢度测试的影响

　　纺织染料升华色牢度试验中白衬布的原料和物理特性对试样沾色程度有重要的关系。用分散染料染色的尼龙、涤纶、三醋酸纤维、粘胶纤维和纯棉布作衬布进行了研究，沾色比较重的是涤纶织物。在加热过程中，某些白衬布稍有变色、沾色，如尼龙织物经加热后稍有变黄的现象。衬布对升华色牢度试验影响还与衬布的物理特性有关。由于加热试验时间仅为30秒，热能经过衬布传导至试样，衬布的厚度、密度都将影响热量转移至试样。我们分别在150℃、180℃和210℃条件下，以蓝、紫、桔等不同色泽的醋酸纤维织物进行试验30秒，夹层用纯棉白衬布 (厚约0.14mm)和三醋酸纤维 (厚约0.028mm)，采用一、二、三层衬布叠加的三种形式进行试验，其结果是仅与试样接触的衬布受到沾色，而三块衬布叠加的试验沾色稍有减轻，衬布的厚度在0.1～0.6mm范围内对升华色牢度的影响较小。
