一、测试标准：
GB/T 21196.3

二、试验原理：
被测织物安装在上方试样夹具内并将其与安装在磨台上的磨料摩擦。摩擦轨迹为李莎茹图形。在试验的过程中间隔称取试样的质量，根据试样的质量损失确定织物的耐磨性能。

三、试验步骤：
1、试样安装：试样安装在试样夹具内。将试样居中放在试样夹具的压紧螺母上，试样摩擦面朝下，试样大小为38.0+50mm。当试样克重小于500 g/m2时，将泡沫塑料衬垫放在试样上。将嵌块放入压紧螺母内，再将试样夹具接套放上后拧紧。
2、磨料安装：将毛毡放在磨台上，再将磨料放在毛毡上。放置磨料时，应使磨料织物的经纬向纱线平行于仪器台的边缘。安装时将重锤压在磨台上的毛毡和磨料上面，拧紧夹持环，固定后，取下加压重锤。
3、组合并加压：将各装置组合，并负载加压块。对不同的织物类型施加不同的摩擦负荷：
①、工作服、家具装饰布、床上亚麻制品、产业用织物：（795±7）g
②、服用和家用纺织品：（595±7）g
③、服用类涂层织物：（198±2）g
4、开机摩擦。

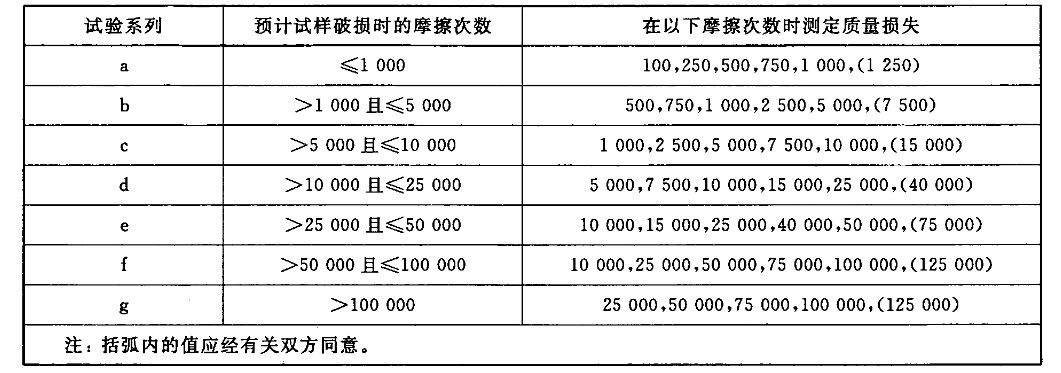

5、试样质量损失的测定： 根据试样预计的摩擦次数，在设立的每一档摩擦次数下测定试样的质量损失。


在每一组摩擦次数后，取下测试样称量试样的质量损失，最后记录总摩擦次数下的质量损失。计算试样的耐磨指数为总摩擦次数比上试样总摩擦次数下的质量损失。

四、仪器参数
（1）工位数：9位；
（2）计数范围：0-999999次
（3）最大动程：横向60.5±0.5mm，纵向24±0.5mm
（4）加压物质量： 夹持器：200±1g，衣料试样重锤：395±2g，家具装饰品试样重锤：594±2g，不锈钢碟片：260±1g。
（5）磨块有效摩擦直径：
A型 200g（1.96N）摩擦头（9KPa）￠28.8-0.084mm
B型 155g（1.52N）摩擦头（12 KPa）￠90-0.1mm
（6）夹持器与磨台相对运动速度：20-70r/min（可调）
（7）装样压锤质量：2385±10g

五、注意事项：
（1）严格实行标准中关于试验样品及辅料的有关规格。
（2）当测试材料的重量不足500g/m2则需在试样夹中加入泡沫塑料。
（3）根据不同样品种类加不同压力。
（4）注意辅料的有效寿命：羊毛磨料摩擦次数每50000次更换一次磨料，水砂纸每6000次更换一次。
（5）每一组摩擦间隔检查一次样品，若试样表面出现起毛、起球、起皱或起绒织物掉绒，则舍弃该试样。如果试样均有这种变化则停止试验。在试验报告中记录观察到的异常现象及异常试验数量。
（6）用软刷除去两面的磨损材料，称取试样精确到1mg。

更多关于   马丁代尔耐磨试验机：http://www.standard-groups.com/TextileGarment/
