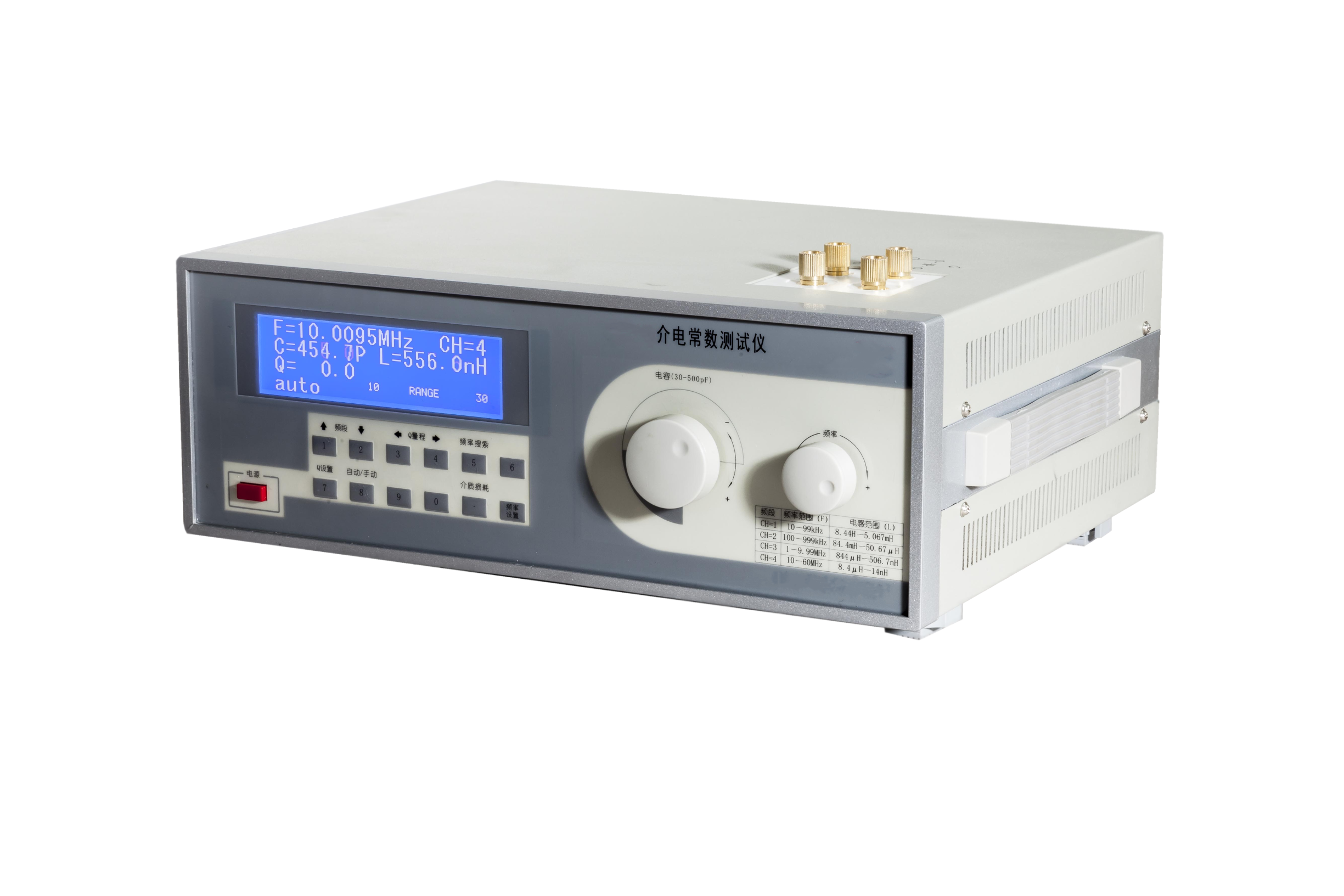

高频介电常数介质损耗测试仪
返回![高频介电常数介质损耗测试仪](/uploadfile/2024/0625/20240625053248466.png)
分享到
符合标准:
GB/T1409-2006《测量电气绝缘材料在工频、音频、高频下电容率和介质损耗因数的推荐方法》 GB/T5654-2007《液体绝缘材料?相对电容率、介质损耗因数和直流电阻率的测量》 GB/T?21216-2007《绝缘液体?测量电导和电容确定介质损耗因数的试验方法》 B/T1693-2007《硫化橡胶?介电常数和介质损耗角正切值的测定方法》 GB/T5594.4-1985《电子元器件结构陶瓷材料性能测试方法__介质损耗角正切值的测试方法》 GBT5654-1985 《液体绝缘材料工频相对介电常数丶介质损耗因数和体积电阻率的测量 》
适用范围:
本电极适用于固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤制品、层压制品、云母及其制品、塑料、电缆料、薄膜复合制品、陶瓷和 玻璃等的相对介电常数(ε)与介质损耗角正切值(tgδ)的测试。本电极主要用于频率在工频50Hz下测量试品的相对介电常数(ε)和介质损耗角正切值 (tgδ)。本电极的设计主要是参照国标GB1409-78。
产品详细:
本电极适用于固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤制品、层压制品、云母及其制品、塑料、电缆料、薄膜复合制品、陶瓷和 玻璃等的相对介电常数(ε)与介质损耗角正切值(tgδ)的测试。本电极主要用于频率在工频50Hz下测量试品的相对介电常数(ε)和介质损耗角正切值 (tgδ)。本电极的设计主要是参照国标GB1409-78。
本电极采用的是三电极式结构,能有效的消除表面漏电流的影响,使测量电极下的电场趋于均匀电场。
基本原理:
采用高频谐振法,并提供了,通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器的控制,测量核心采用了频率数字锁定,标准频率测试点自动设定,谐振点自动搜索,Q值量程自动转换,数值显示等新技术,改进了调谐回路,使得调谐测试回路的残余电感减至*,并保留了原Q表中自动稳幅等技术,使得新仪器在使用时更为方便,测量值更为 。仪器能在较高的测试频率条件下,测量高频电感或谐振回路的Q值,电感器的电感量和分布电容量,电容器的电容量和损耗角正切值,电工材料的高频介质损耗,高频回路有效并联及串联电阻,传输线的特性阻抗等。
符合标准:
GB/T1409-2006《测量电气绝缘材料在工频、音频、高频下电容率和介质损耗因数的推荐方法》
GB/T5654-2007《液体绝缘材料?相对电容率、介质损耗因数和直流电阻率的测量》
GB/T?21216-2007《绝缘液体?测量电导和电容确定介质损耗因数的试验方法》
B/T1693-2007《硫化橡胶?介电常数和介质损耗角正切值的测定方法》
GB/T5594.4-1985《电子元器件结构陶瓷材料性能测试方法__介质损耗角正切值的测试方法》
GBT5654-1985 《液体绝缘材料工频相对介电常数丶介质损耗因数和体积电阻率的测量 》
技术参数:
电极间距:0~14mm可调
测量极直径:¢38±0.1mm
高压电极直径:¢56±0.1mm
测量极与保护环间隙为:1±0.05
空极tgδ:≤5×10-5
测试电压:2000V
实验频率:50/60Hz
常温或耐受温度:200℃(数字百分表不能加温)
带数字百分表测量范围为:0~12mm
体积:210mm 180mm
重量:6kg
注意: 由于公司产品在持续研发和升级过程中,同时公司也在积极扩展新产品新品牌,故针对我司网上展示的相关产品介绍和参数未能及时更新的,详细产品信息以我司业务部门同事发送在有效期内的产品单和报价单等在内的参数为准,恕不另行通知!
